Le locotracteur Campagne du CFC-3

MAD

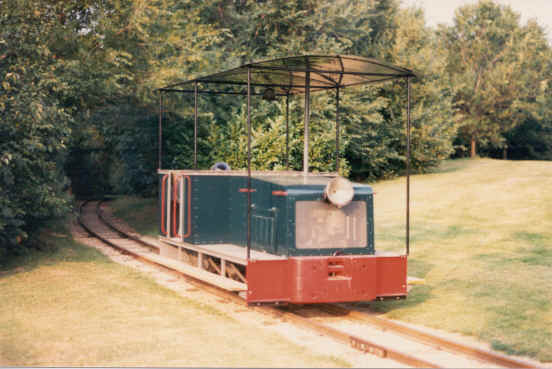

La construction du capot et la pose du baldaquin ont été les points difficiles de cette réalisation.


Le baldaquin avec les volutes de la grille à Michel Auger en guise de renforcement des montants.

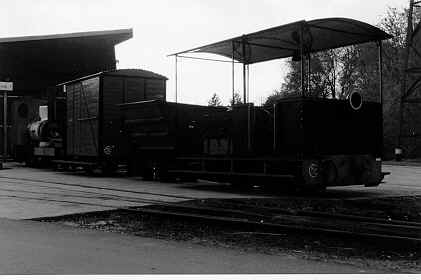

Au dépôt avec le train de service. Il a bien un aspect d’une draisine " Campagne " telle qu’on pourrait la voir dans un catalogue actuel

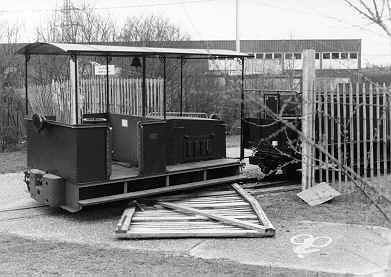

Toujours au dépôt, mais en mauvaise posture. Encore un portail qui n’a pas résisté.

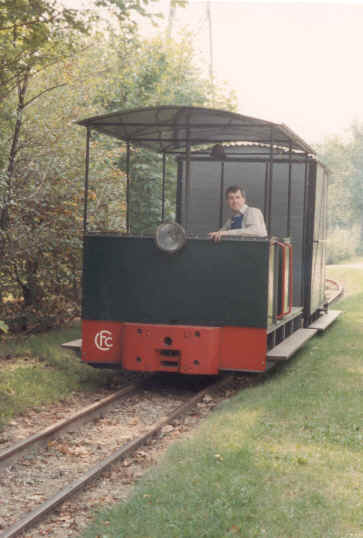

Avec le train de travaux sur la voie d’accès à la ligne.

Autre élément pour compléter cette petite histoire : la Cloche.

La cloche vient d’un collier de vache dont le troupeau appartenait à un proche de mon grand-père dans le département de l’Ain. Elle m’a été donnée par mon père avec la recommandation " d’y faire attention ".

Comme un avertisseur est obligatoire sur un engin de traction au CFC et que la cloche se retrouve de temps à autre comme accessoire dans le domaine du chemin de fer, je n’ai pas hésité à l’utiliser pour l’usage que l’on sait, et elle y fait merveille.

Ont participé à cette aventure :

Jean-Michel Baudin, Dubout, Gilbert Dumy, Max Fermant, Jean Claude Lalande, Jean Bernard Mervaux, Jean Marc Yot.

Les caractéristiques techniques

Moteur DEUTZ F3L 912 de 42 Cv, boîte 2 vitesses avec inverseur transmission par chaînes

poids en ordre de marche

4,000 t

longueur hors tout

3,500 m

largeur hors tout

1,700 m

hauteur

2,500 m

empattement

0,900 m

effort au crochet

entre 600 et 800 Kg

vitesse

16 Km/h

équipement électrique

12 volts

Son histoire

Ce locotracteur type TD-52 a été construit en 1928 (?) par E. Campagne 45 Boulevard de Belleville à Paris 11ème, sous le n° 4075. A l’origine il était pourvu d’un moteur à essence.









Logo des Etablissements E. Campagne & Cie. Ingénieurs-constructeurs E.C.P. - A&M. Fournisseurs des Ministères de la Guerre, des Colonies, des Travaux Publics etc.

QUADRICYCLES
DRAISINES
AUTOMOTRICES
LOCOMOTIVES

Moteurs

à Pétrole


Locotracteur Campagne objet d’une publicité.

On le retrouve aux Sablières de Nemours où il a passé une grande partie de sa carrière avec six locotracteurs du même constructeur type TC ou TS tous de 1928 .

- n°1166 moteur CLM-CR2S (20 cv) préservé par M Hummel

- n° 5214 0C0.

- quatre autres de numéro inconnu.

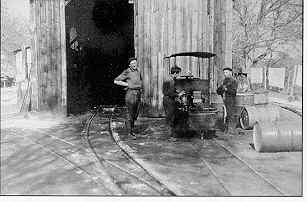

Un des six locotracteurs Campagne devant le dépôt vapeur " La fontaine sèche " (27/4/1963, photo J. Bazin).

" Fontainebleau-Nemours des chemins de fer de sablières au Tacot des Lacs " 1989 Chaintreau éd. Amattéis.

Il était affecté soit en carrière, soit au dépôt. Il passe ensuite chez Campenon Bernard une entreprise de travaux publics.

Transformé et re-motorisé par L Patry (je ne sais pas si c’est avant ou après), il est acquis par M. Gaumont à Thevray la Ferrière

Acheté le 23 Novembre 1986, il est arrivé le 29 Novembre au CFC.

Mise en circulation sur le CFC le 1er Mars 1988, sous le numéro 0B0-05, il est affecté aux manœuvres et trains de travaux. Il a assuré néanmoins quelques journées d’exploitation avec une baladeuse et quelques réservations avec une baladeuse et la voiture fermée.

Seul les roulements avant ont été changés suite à un grippage sur les voies du dépôt (usure).

Un locotracteur semblable apparaît sur une photo du livre "Le Chemin de fer de l’Est de Lyon ". Ce locotracteur du type TD46 a été acquis le 5 Septembre 1946 par la carrière de ballast de Crémieu et porte le numéro 4058 il est équipé d’un moteur CLM de 24 Cv. Cette information démentirait donc la date de celui du CFC dont le numéro est 4075 (type TD-52), donc année 1946 ou ultérieure.

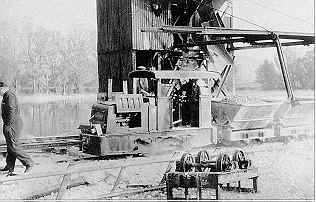

Locotracteur Campagne N°4058 dans la carrière de Crémieu. On reconnaît bien l’allure générale avec les volets du capot, et la pièce de tôle sur le capot qui permet l’aération du moteur.

En 1996, cinq wagonnets à benne basculante étaient encore sur l’estacade de transbordement.

Toute information complémentaire est la bienvenue.
