Au Depot 1/2





La 030T-06

La construction de la chaudière, quelques photos de François Borie

L'ancienne chaudière N°5750 a été refusée par l'Appave en 1999 et nous avons pris contact avec la SECAT au Mans pour refaire une chaudière sur le modèle de l'ancienne.
Après validation des plans, la construction a commencé dans les ateliers.

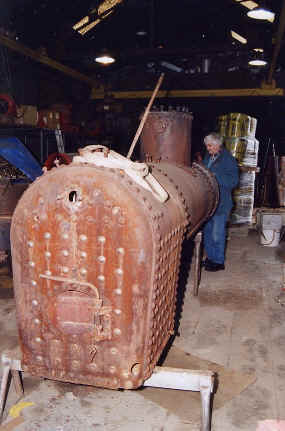

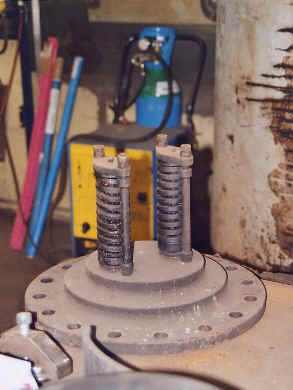

L'ancienne chaudière avec sa porte de foyer qui ne sera pas réutilisée. Le couvercle du dôme qui ne sera pas non plus réutilisé. Des soupapes  normalisées seront installées.

L'ancienne chaudière entièrement rivetée sera confiée au CEMNAD pour son musée Decauville. Son foyer est en cuivre et d'origine. Elle a été éprouvée le 28/04/1920

La nouvelle chaudière est construite entièrement en acier

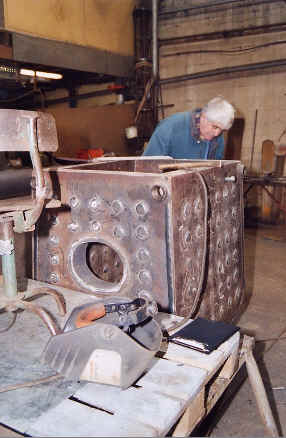

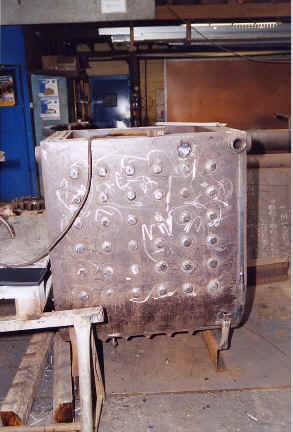

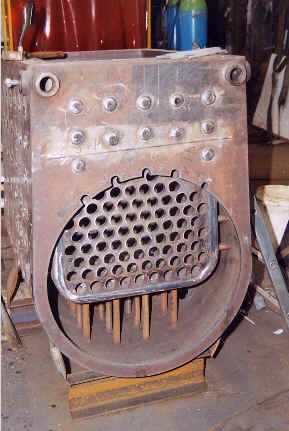

Le foyer à l'envers vu coté virole. On voit bien les alvéoles du faisceau tubulaire, les tirants de ciel de 25 mm. et quelques entretoises. Les bouchons en façade vont être bouchés. Le foyer vu de côté. On distingue bien les entretoises et le trou de lavage.

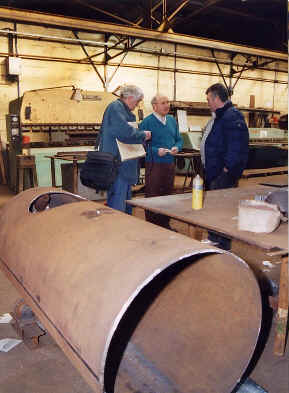

L'oeil expert observe. le dôme et sa collerette. les goujons sont déjà en place.

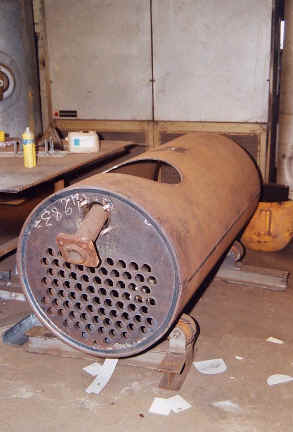

La virole vue du côté foyer. Une belle pièce de chaudronnerie. Noter le cordon de soudure sur la gauche. et vue du coté boîte à fumée. On voit bien les alvéoles de la plaque tubulaire et l'emplacement du dôme de prise de vapeur.

La livraison de l'ensemble se fera fin février, le remontage suivra après une vérification des coussinets de boîte d'essieu

La cabine et les caisses à eau ont été déposées provisoirement fin d'accueillir la chaudière. Avant le remontage une vérification des coussinets d'essieu sera faite. Côté piston, cylindre, secteurs, Daniel a remonté le coté le côté gauche à la mi février
