Le carnet du CFC
Points spéciaux de la voie de 0,60 m.
Branchements
Les branchements dans le chemin de fer à voie de
0m,60 des Places sont organisés comme ceux de la voie normale et montés à l’avance. On fait usage des changements de voie à
droite et à gauche, aux rayons de 20 mètres et 30 mètres.
Ils sont formés pour le rayon de 20 mètres de 3 tronçons, portant le premier les aiguilles, le
2ème le croisement, et le 3ème le raccord entre la voie directe et la voie dérivée.
Le changement de voie au rayon de 30 m comprend un 4ème tronçon qui s’intercale entre les 2 premiers, aiguilles et croisement.
Dérailleurs
On emploie aussi dans le voie de 0m,60
de l’artillerie des plaques tournantes portatives et des
dérailleurs.

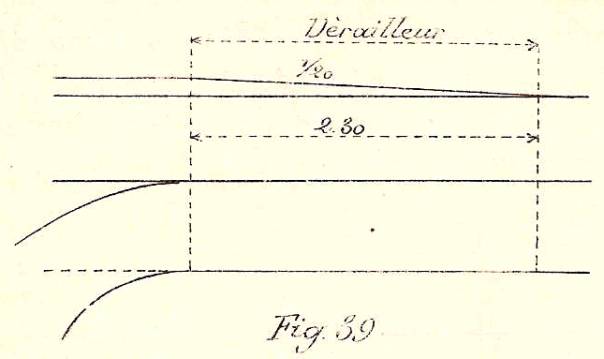

Le dérailleur est un élément de voie droite de
2m,30 de longueur, dont les rails ont la forme de coins, formant un plan incliné de
1/20e. Il se pose sur la voie existante en le faisant suivre d’une seconde voie raccordée à lui par une courbe, on obtient ainsi un changement de voie de circonstance, sans coupure de la première voie.
Les locomotives ne doivent pas en principe passer sur les dérailleurs.
