Les travaux du Jung
 |

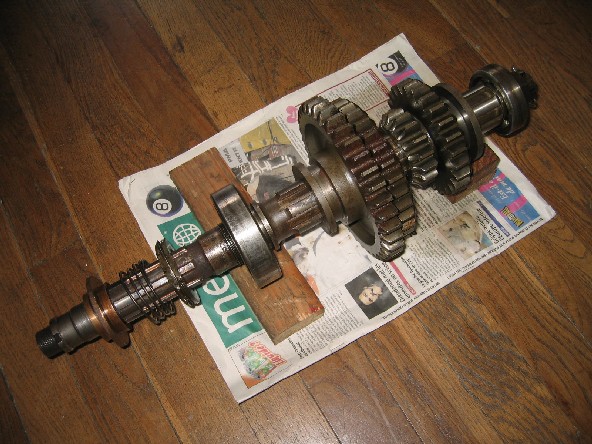

L'arbre émetteur de la boite de vitesses avant remise en état (07/06/07) |
 |

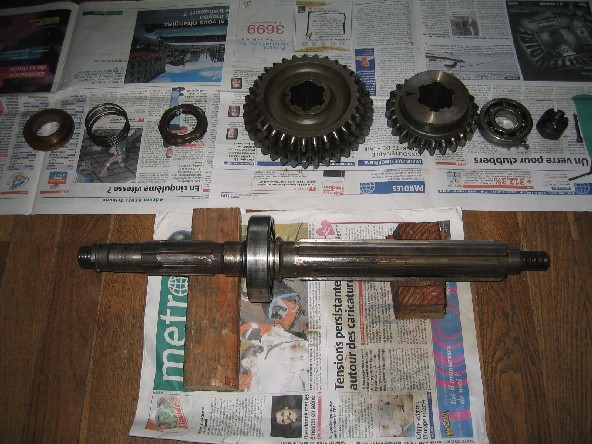

Le voici démonté (07/06/07) |
 |
Usinage de l'extrémité de l'arbre avant manchonage (18/07/07) |
 |
Remontage de l'arbre récepteur de
boite de vitesses (28/07/07) |
 |

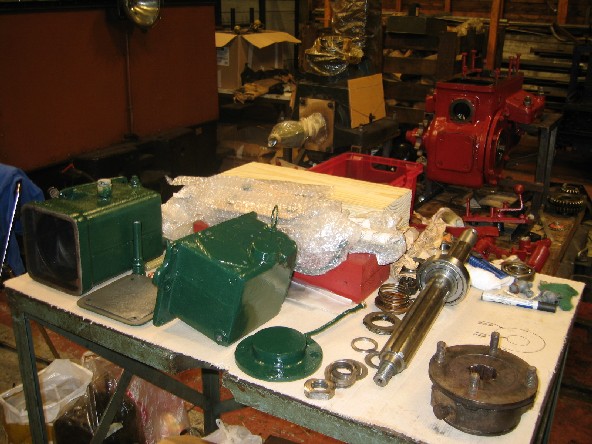

Les pièces rapportées de Lyon (28/07/07) |
 |

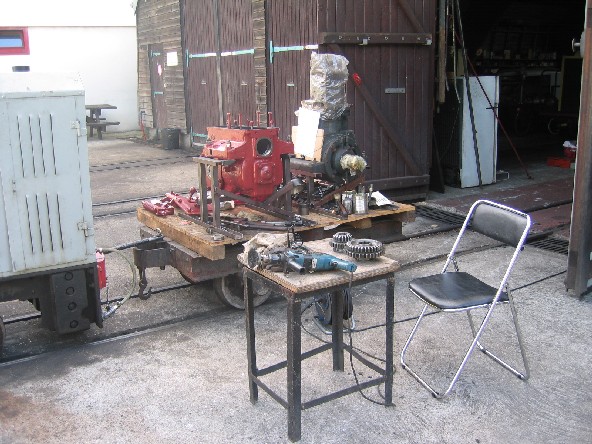

Brossage des pignons baladeurs,
dehors car il fait beau !... (30/07/07) |
 |

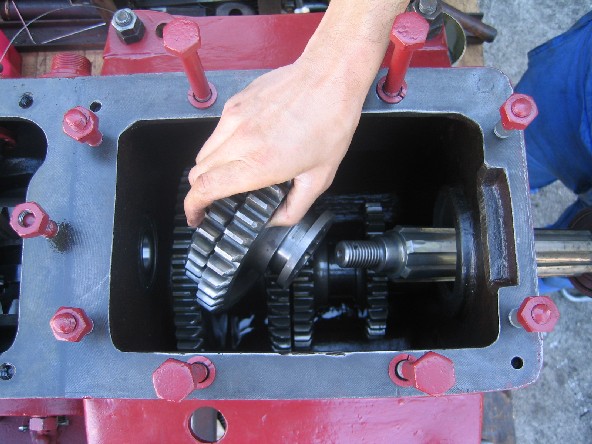

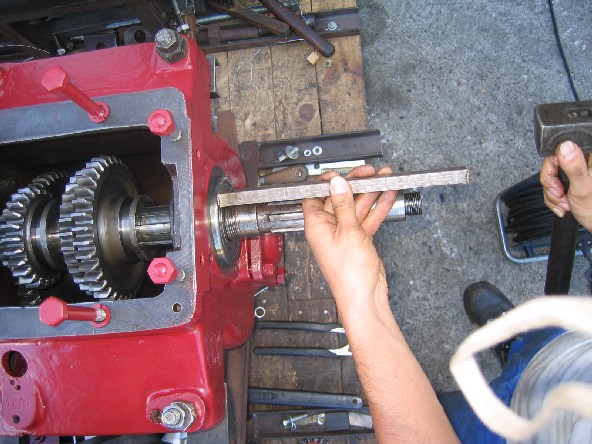

... puis remontage des pignons et de l'arbre... (30/07/07) |
 |
... puis du roulement à
billes de tête (30/07/07) |
 |

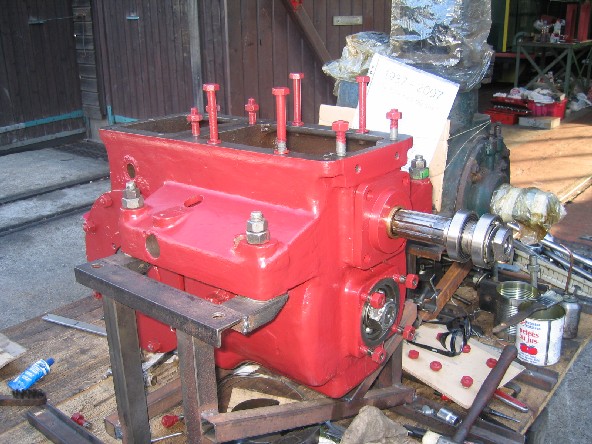

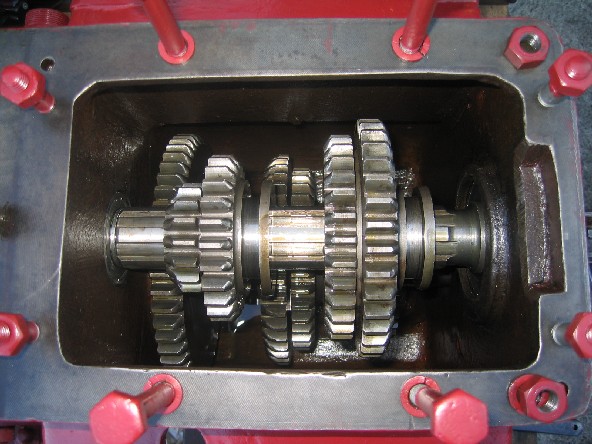

Et voilà le travail ! (30/07/07) |
 |

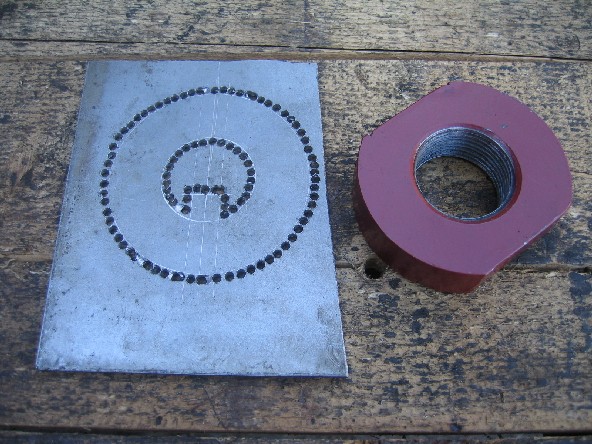

Fabrication d'une rondelle frein pour l'inverseur (31/07/07) |
 |
La voici en place coté droit (31/07/07) |
 |
Idem pour l'arbre émetteur (31/07/07) |
 |
Les roulement de tête d'embrayage sont remontés (à blanc) en bout d'arbre (31/07/07). |
 |

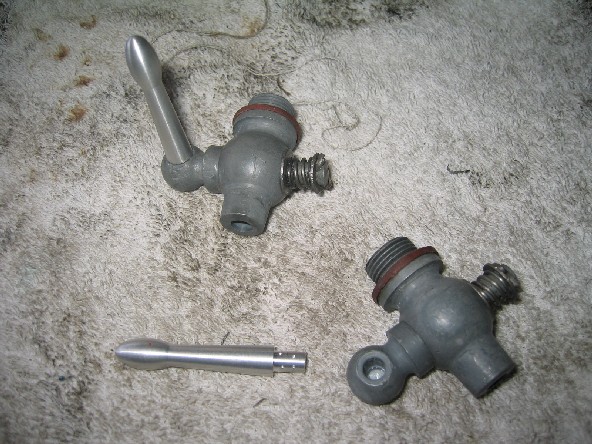

Remontage des manettes de robinets de niveau du filtre à huile (01/08/07) |
 |
Démontage des boulons des supports de gueuses d'attelage... (02/08/07) |
 |

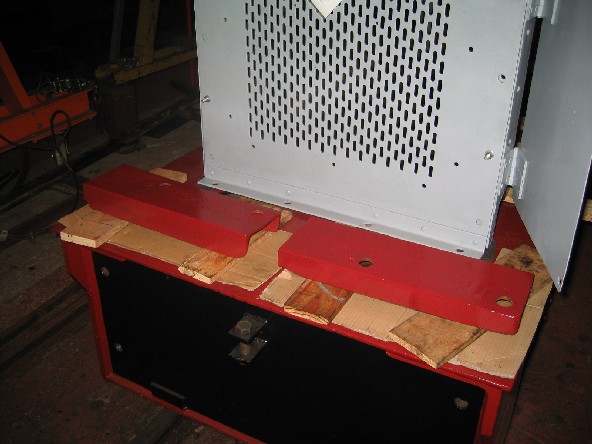

... puis mise en peinture après décapage (04/08/07) |
 |

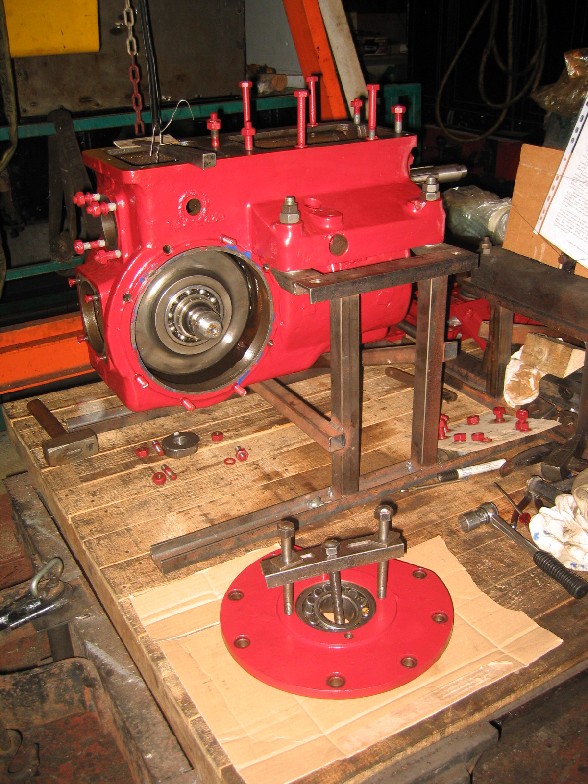

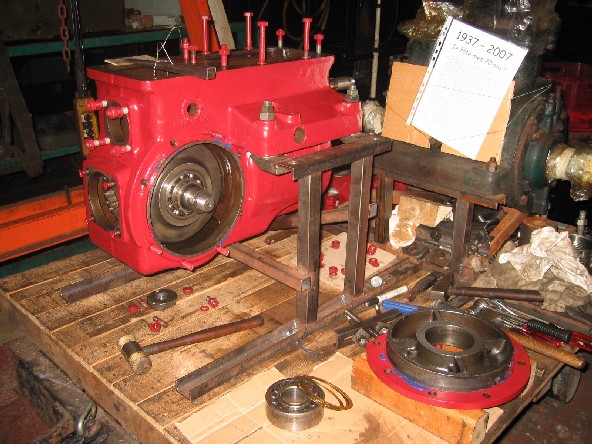

Redémontage du grand flasque d'inverseur (coté droit) pour montage d'une cale de réglage (05/08/07) |
 |
Voilà qui est bien ! (05/08/07) |
 |

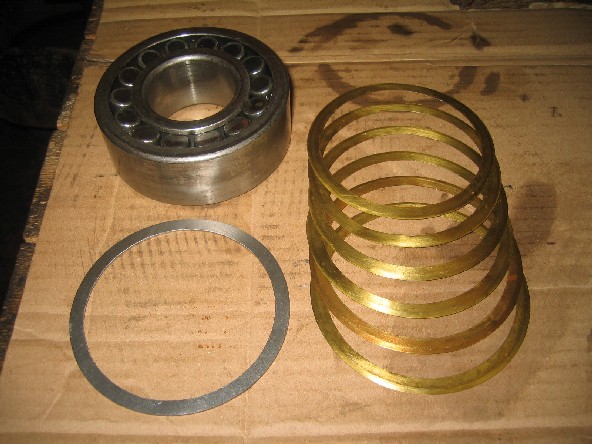

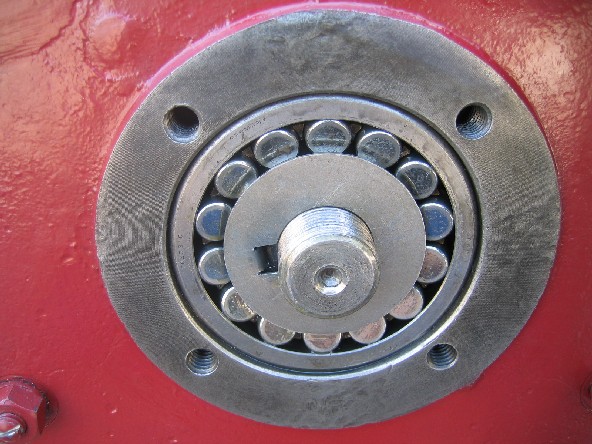

Au premier plan : le roulement à rouleaux rotule et les anciennes bagues de réglage (05/08/07) |
 |

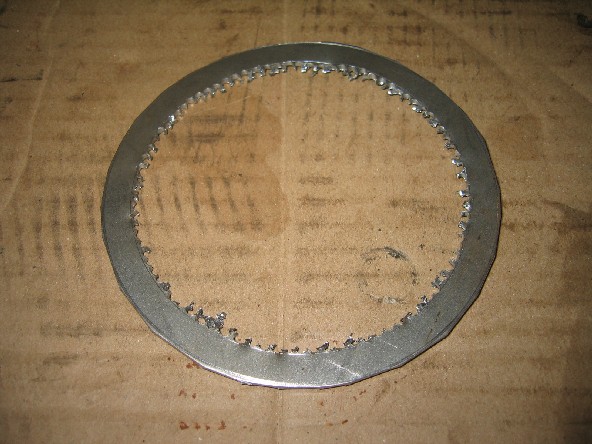

Fabrication de la cale de réglage pour l'inverseur (06/08/07) |
 |
La nouvelle cale terminée va s'ajouter aux anciennes en Laiton (06/08/07)07) |
 |
Et enfin le grand flasque et le capot d'inverseur sont remontés et le jeu des pignons coniques est bon ! (06/08/ |
 |

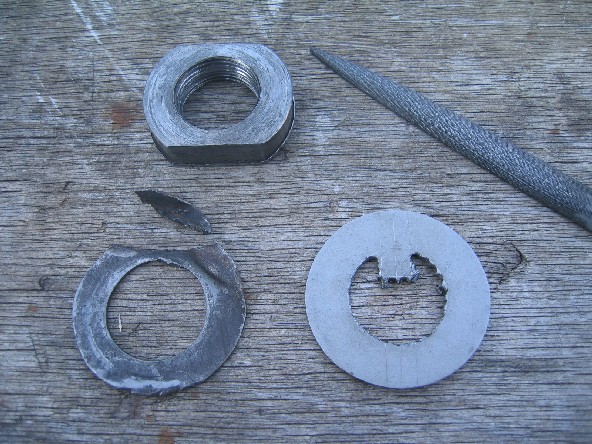

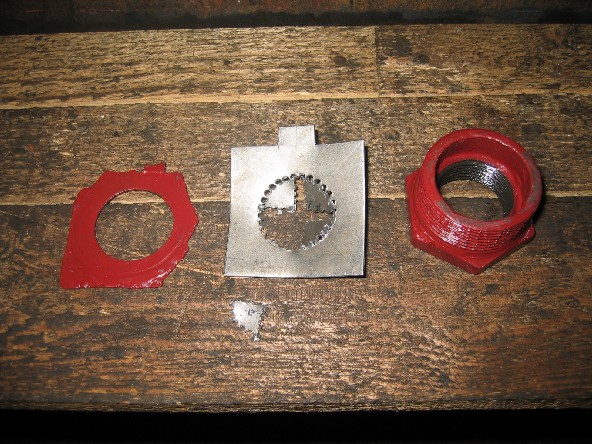

Fabrication d'une rondelle frein pour le pignon moteur (sortie de BV) ; encore des petits trous ! (07/08/07) |
 |

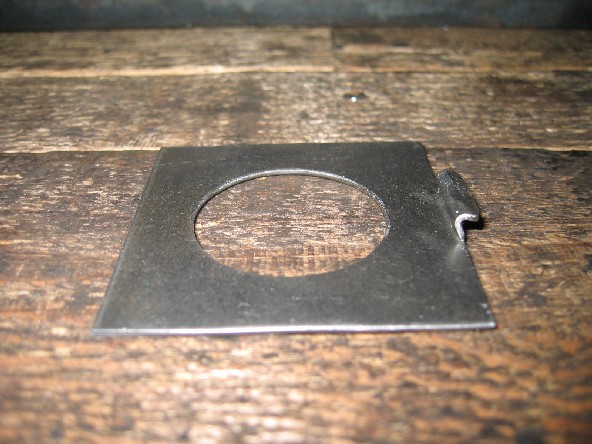

La rondelle frein terminée (07/08/07) |
 |

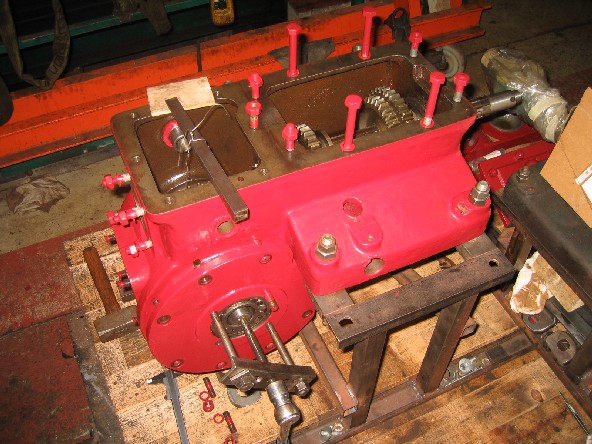

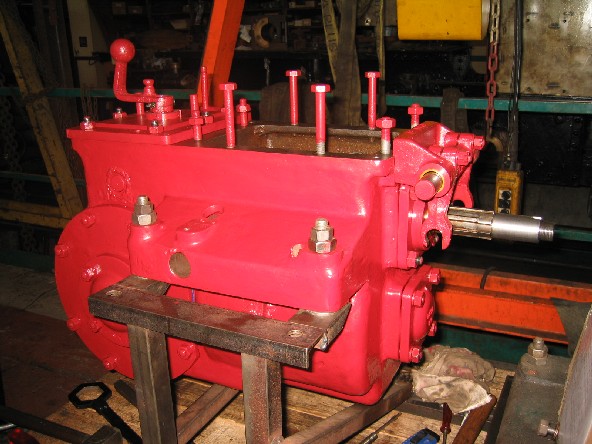

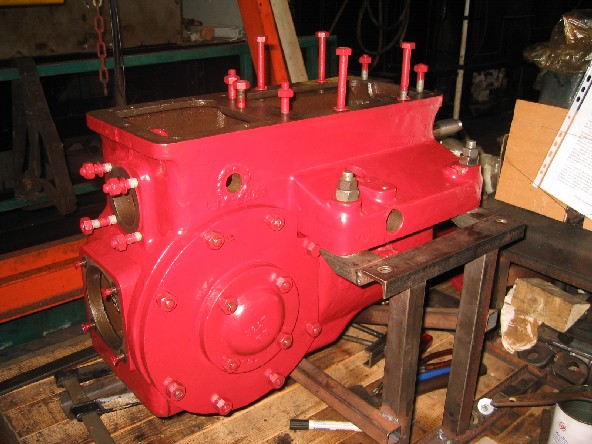

Fermeture (provisoire) de
l'inverseur pour le mettre hors poussière (07/08/07) |
 |
La fourche d'embrayage est remontée à blanc, les jeux de l'axe devant être repris (07/08/07) |
