D) MATÉRIELS DE SERVICE
Sauf mention particulière, les matériels de service sont encore tous à l’inventaire en ce début 2009.
ZRK-20101
Année de construction : 1910
Constructeur : Baume & Marpent
Année de transformation : 1957
Poids à vide : 6,650 t
Poids total : ?
Longueur hors tout : 6,924 m
Vitesse max en service : 55 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Wagon du service MT provenant de l’adaptation par le dépôt de Villefranche d’un ancien wagon couvert.
ZRHK-20127
Année de construction : 1910
Constructeur : Baume & Marpent
Année de transformation : 1954
Poids à vide : 17,800 t
Poids total : 17,800 t
Longueur hors tout : 6,924 m
Vitesse max en service : en acheminement : 25 km/h
en travail : 5 à 10 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Fraiseuse système “Bouhey” provenant de la transformation par le dépôt de Villefranche d’un ancien wagon couvert.
|

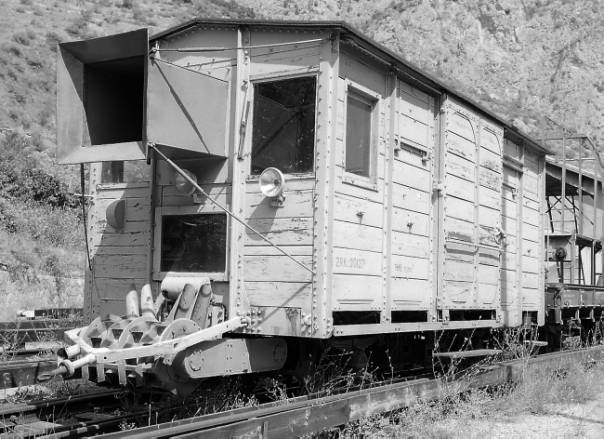

La fraiseuse Bouhey ZRHK-20127 à Villefranche le 18 août 1969. On distingue bien la fraise et ses 4 éjecteurs au premier plan. Le timon, placé devant la fraise, est amovible et sert à remorquer la fraiseuse par son extrémité avant lors des manœuvres dans les emprises du dépôt de Villefranche. |
|

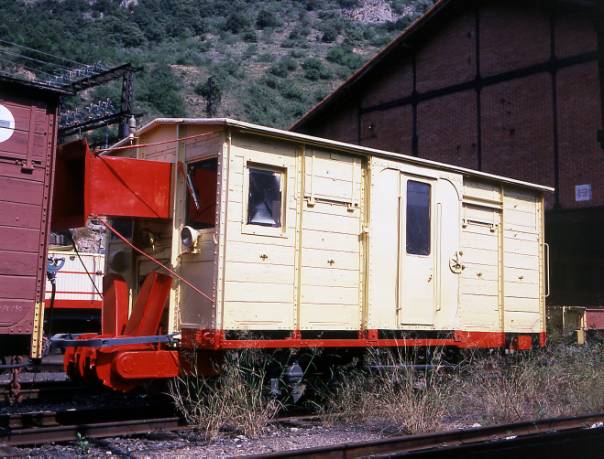

La fraiseuse Bouhey ZRHK-20127 après rénovation au dépôt de Villefranche le 30 juin 1993, vue ici côté opposé à la fraise. On remarquera que, sur le plan visuel, une nouvelle décoration a été apportée (châssis en rouge) et que la porte coulissante pleine en bois d’origine a été remplacée par une porte métallique coulissante agrémentée d’une petite porte pour le personnel, elle-même équipée d’une fenêtre. |
|
La fraiseuse Bouhey ZRHK-20127 au dépôt de Villefranche le 30 juin 1993, vue du côté de la fraise. Par rapport à la version précédente de1969, on remarquera que les 4 éjecteurs situés au-dessus de la fraise ont été remplacés par deux goulottes orientables. |
ZRHK-20171 - 20172
Année de construction : 1910
Constructeur : Baume & Marpent
Année de transformation : ?
Poids à vide : 6,650 t
Poids total : 11,900 t
Longueur hors tout : 6,924 m
Vitesse max en service : 55 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 2
Nota : Wagon de secours (20172) et son annexe (20171) provenant de la transformation par le dépôt de Villefranche, dès les premières années d’exploitation, d’anciens wagons couverts (Ke-30 et Ke-29).
 |

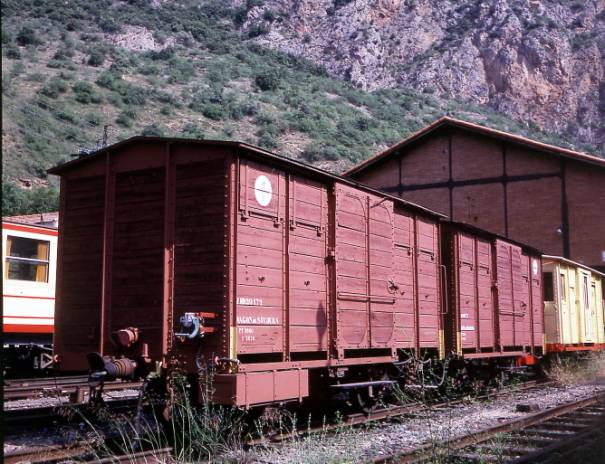

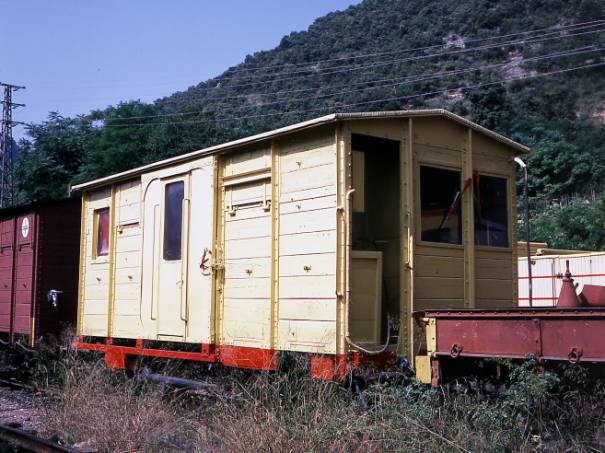

ZRK-20172 et 20171 au dépôt de Villefranche le 30 juin 1993. |
GRUE N°22
Année de construction : ?
Constructeur : Baume & Marpent
Longueur hors tout : 6,924 m
Poids à vide (grue libre) 17,604 t
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Grue ex PLM n°G 22-1 provenant de la ligne d’Orange à Buis-les-Baronies, arrivée en Cerdagne en 1958 lors de la liquidation du matériel de la ligne. N’étant plus utilisée depuis le milieu des années 90, elle a perdu son agrément. Depuis novembre 2007, elle est préservée avec son porte flèche par le MTVS.
 |

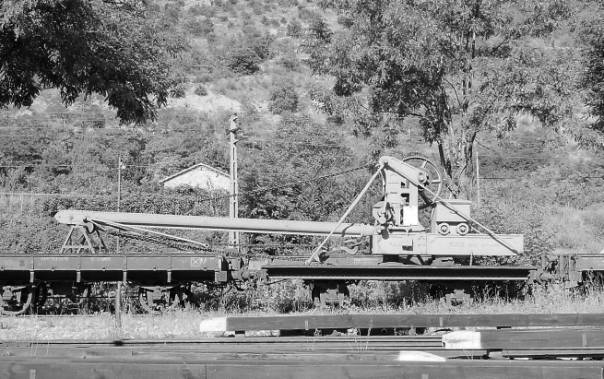

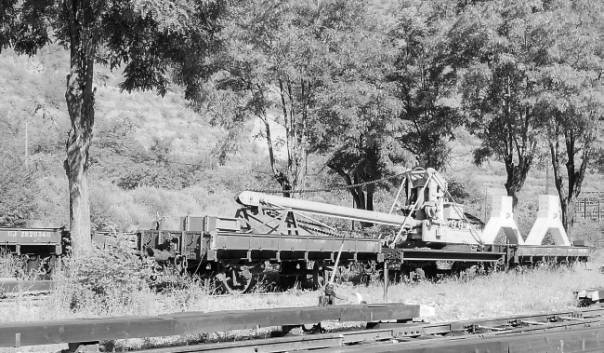

Grue n°22 et son wagon porte flèche au dépôt de Villefranche le 12 août 1965. |
 |
Élévation de la grue n°22 au dépôt de Villefranche le 19 août 1969. |
ZRJ-20304
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation 1957
Poids à vide : 5,000 t
Poids total : 5,000 t
Longueur hors tout : 6,924 m
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Wagon porte flèche de la grue n°22 provenant de la transformation par le dépôt de Villefranche d’un ancien wagon à minerai ; son sort est lié à celui de la grue. Wagon préservé avec la grue depuis novembre 2007.
 |

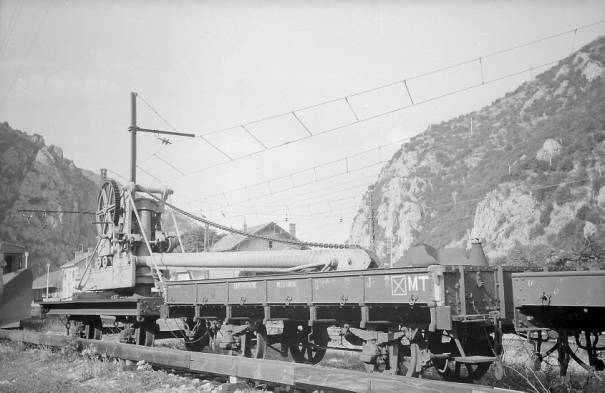

Ensemble de la grue n°22 et de son wagon porte flèche ZRJ-20304 à Villefranche le 19 août 1969. |
ZRJ-20342
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation : 1967
Poids à vide : 5,100 t
Poids total : 15,100 t
Longueur hors tout : 6,924 m
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Wagon visite des tunnels provenant de la transformation d’un ancien wagon à minerai par le dépôt de Villefranche.
 |

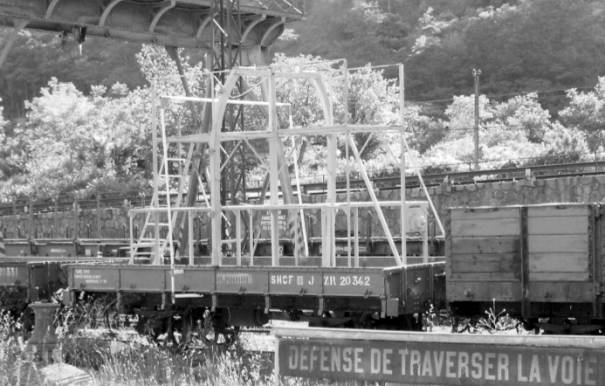

Wagon pour visite des tunnels ZRJ-20342 en gare de Villefranche le 12 juin 1974. |
ZRJ-20348
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation : 1970
Longueur hors tout : 6,924 m
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Wagon désherbeur provenant de la transformation par le dépôt de Villefranche d’un ancien wagon à minerai.
 |

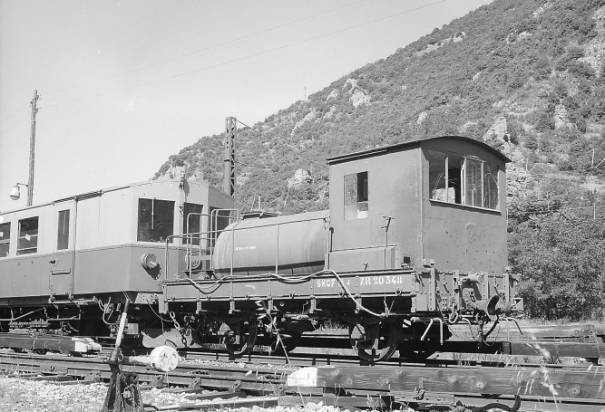

Wagon désherbeur ZRJ-20348 au dépôt de Villefranche le 12 juin 1974. |
ZRJ-20354
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation : 1941
Longueur hors tout : 6,924 m
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Radiation en 1946, démolition fin des années 60.
Nota : Ce wagon a été obtenu par la transformation d’un ancien wagon à minerai par le dépôt de Villefranche. Il n’a été utilisé que 5 ans.
Ce wagon raccord est équipé, à une de ses extrémités, d’un tampon central et des attelages latéraux classiques à palonnier afin de permettre aux locomotives à vapeur de la Société des mines de la Têt (locomotives équipées de ce type d’attelage) de venir chercher directement les rames de wagons Cerdagne à Joncet et à Cerdinya pour les emmener à Ria, allégeant ainsi les opérations de transbordement de Villefranche ; à cette occasion, la ligne à voie normale Perpignan — Villefranche fut équipée d’un troisième rail pour le double écartement (1m et 1,435m) de Villefranche à l’embranchement de l’usine de Ria.
ZRJ-20391
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation : 1940
Longueur hors tout : 6,924 m
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 1
Nota : Wagon surbaissé pour la maintenance des sous-stations provenant de la transformation par le dépôt de Villefranche d’un ancien wagon à minerai.
 |
ZRJ-20391 dans le hall « métrique » du dépôt de Villefranche le 12 juin 1964. |
ZRS-4001 À 4008
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation : vers 1990 ?
Longueur hors tout : 6,924 m
Poids à vide : 6,400 t
Vitesse max en service : 25 km/h
Dépôt d’affectation : Villefranche-Vernet-les-Bains
Effectif : 8
Nota : Wagons à ballast obtenus par la transformation par les Ateliers de Béziers d’anciens wagons à minerai.
 |

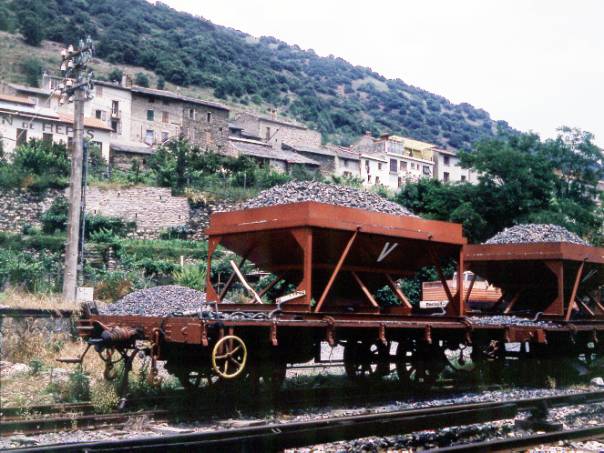

Wagons trémie à ballast en gare d’Olette le 25 juin 1993. |
 |
Autre vue d’un des wagons trémie à ballast (ici le 4004) en gare d’Olette le 25 juin 1993. |
ZR-20321 & 20322
Année de construction : 1909
Constructeur : Cail (Denain)
Année de transformation : 1989
Longueur hors tout : ?
Effectif : 2
Nota : Wagons chasse-neige réalisés par les Ateliers de Béziers à partir de wagons à minerai. Après essais en ligne, il est apparu que ces wagons, trop légers, risquaient de monter sur la neige et de dérailler ; ils n’ont donc jamais été inscrits à l’inventaire ni mis en service.
 |

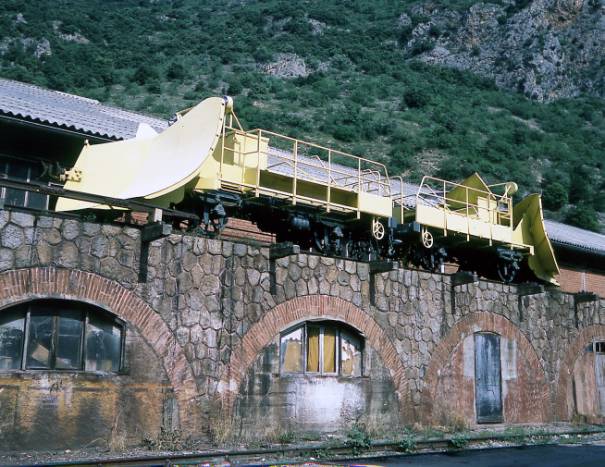

Les 2 wagons chasse-neige garés sur l’estacade en gare de Villefranche le 30 juin 1993. |
