D’UN MERCREDI A L’AUTRE



Samedi 29 février 2020

Photos Baptiste Perrier

Baptiste et MAD ont commencé le démontage de la "Jeanne" en vue de sa requalification par l'APAVE.
En effet, suite à la visite périodique de la "Bertha", le 29 janvier, nous avions présenté le dossier de la Jeanne à l'inspecteur qui nous a donné la marche à suivre pour la requalification.
La première chose est de sortir la chaudière du châssis, de la nettoyer (intérieur et extérieur), de faire une épreuve en interne et de la présenter avec son livret qui lui est à jour.

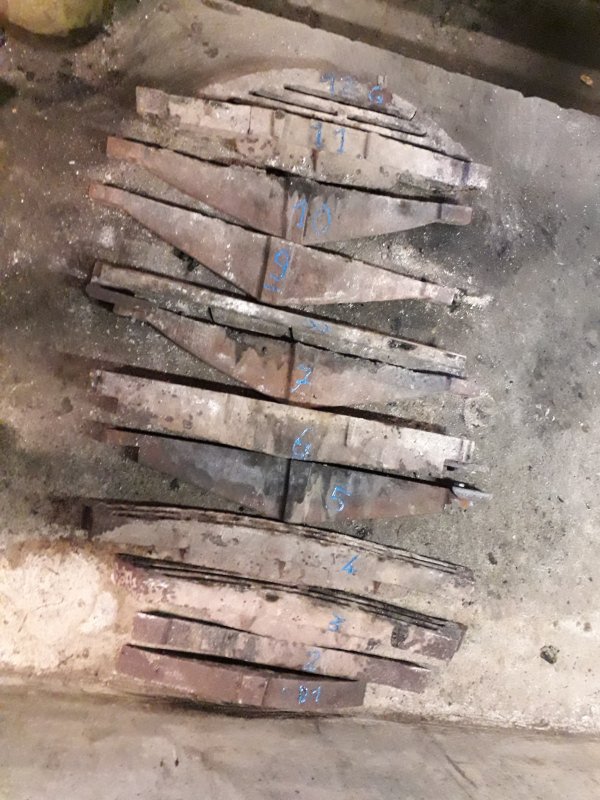

Démontage du plan de grille notablement hétéroclite, extrémité de grille circulaire, barreaux de différentes origines et d'un ou deux rails pour compléter  les lacunes.

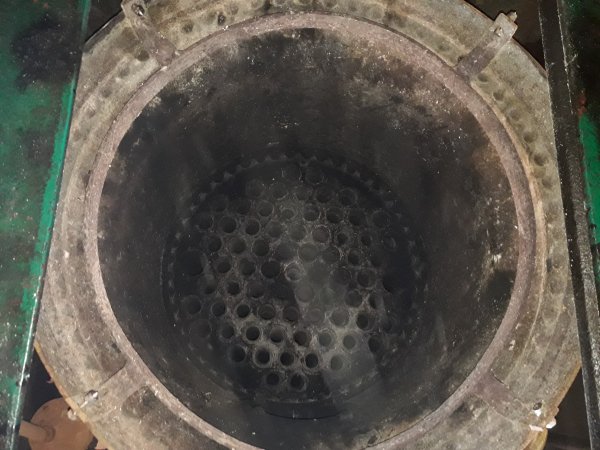

La plaque foyère vue du dessous.

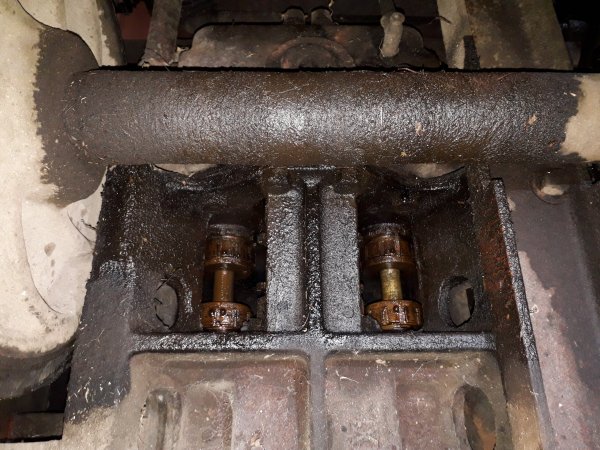

Baptiste a profité de la fosse pour photographier le moteur de Stoker placé entre les essieux et dont on distingue les presse-étoupes de tiroirs.

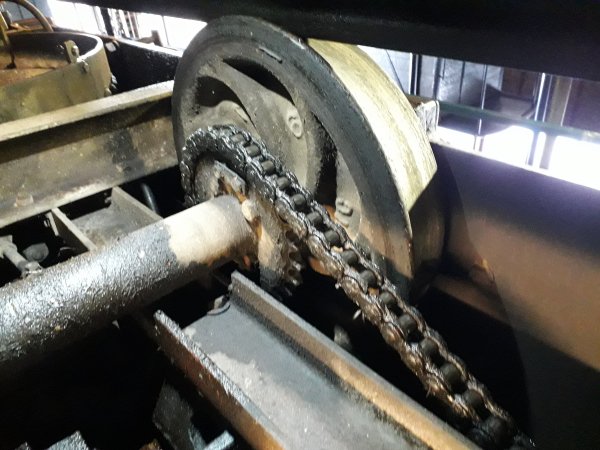

La transmission par chaîne du moteur à l'essieu avant. L'essieu arrière est seulement porteur.

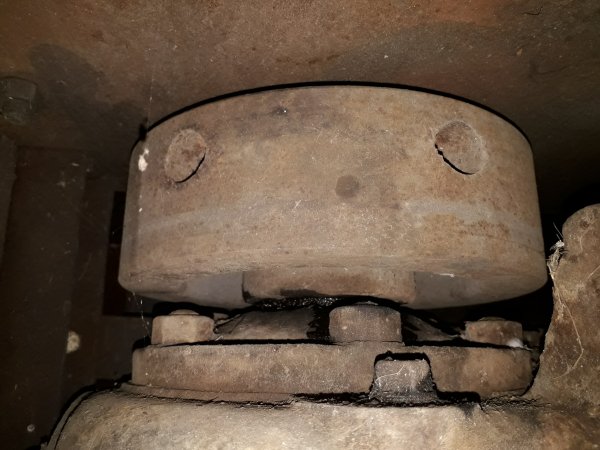

Le volant d'inertie du moteur Stoker.

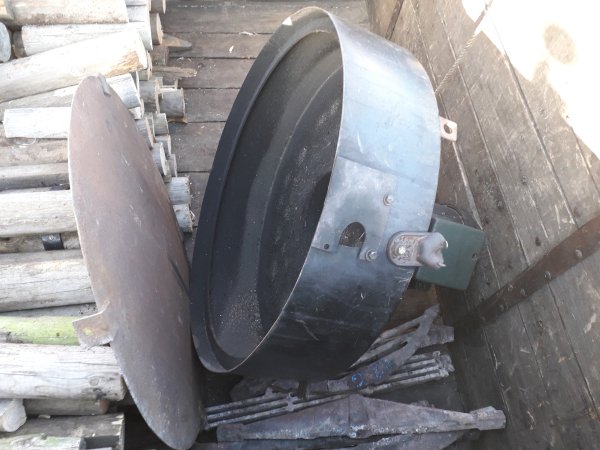

De gauche à droite, le cendrier, une simple tôle sous le plan de grille, les barreaux de grille numérotés et le coffre de la boîte à fumée.

Nettoyage du dessus de la chaudière (partie boîte à fumée) sous les yeux de Julien, Gaston et François.
Attention à la poussière !

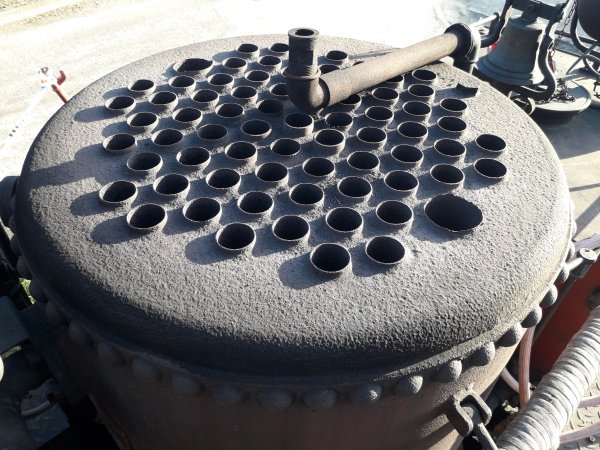

Le dessus de la chaudière après balayage et le tuyau d'échappement.

La prochaine étape sera l'extraction de la chaudière du châssis et son nettoyage au Karcher.
