MERCREDI 05/05/2021- Construction d'un wagon plat en 7 pouces 1/4.
Texte et photos Jean-Marie LEMAIRE.

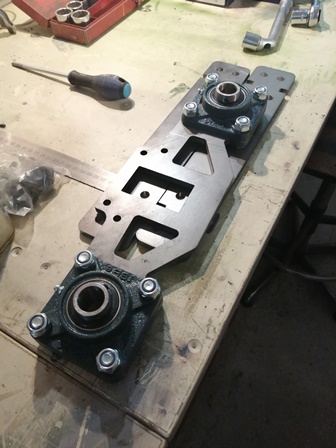

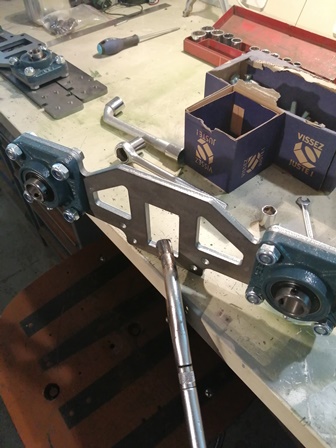

Les paliers à bagues auto-alignantes sont installés sur les découpes de flans de
bogies avec des boulons dont les écrous sont freinés.

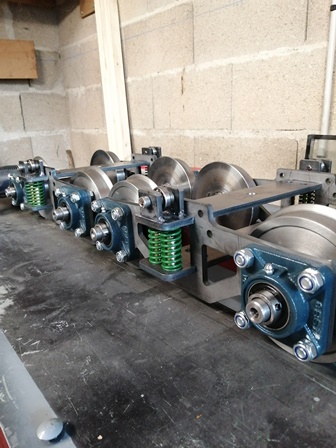

Un premier montage des flancs de boggies sur les essieux permet de contrôler que tout va bien.

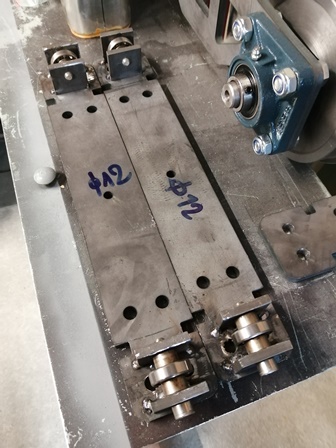

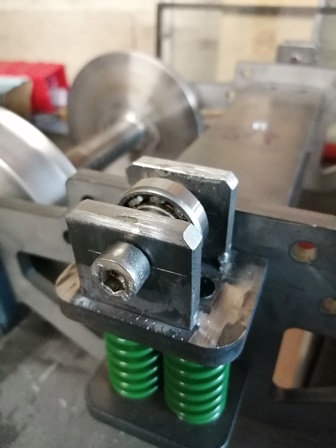

Le dispositif de rotation
caisse/bogies est installé avec les pièces préalablement préparées, l’ensemble est soudé sur la traverse danseuse de chaque boggie, les roulements à billes assurent le contact avec la caisse.

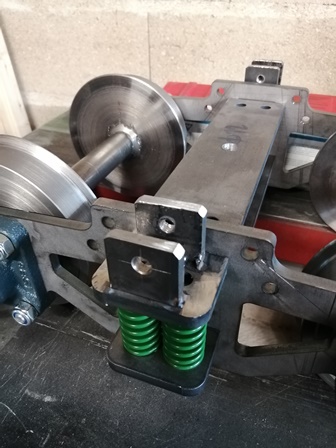

La suspension est réalisée par des ressorts de compression extra raide pour charge légère à fil trapézoïdal et à extrémité rapprochée et meulée pour charge de 561 N par ressort. Un limiteur de charge est installé au centre du ressort pour éviter le contact caisse/flanc de
bogie en cas de surcharge.

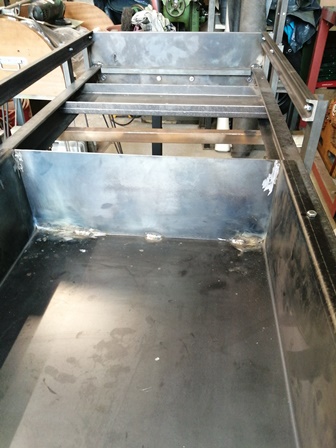

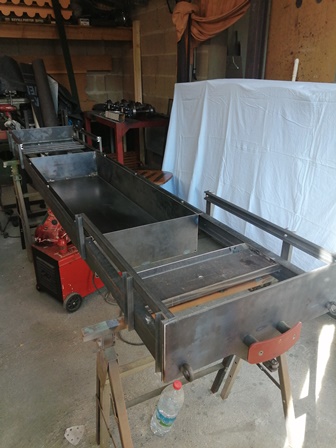

Le caisson porte pieds a été soudé et fixé sur le châssis.

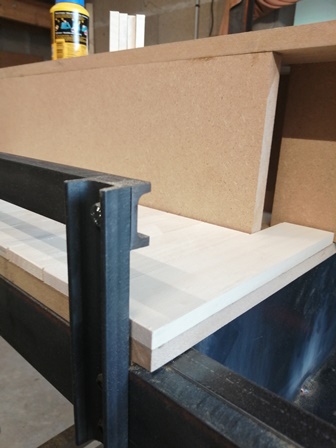

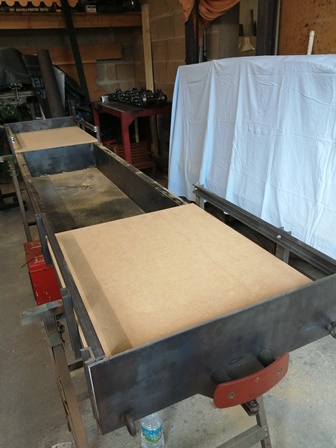

Les plates-formes d’extrémité ont reçu les planchers en médium de 16 mm. recouvert de planches en peuplier de
50 *10 mm.

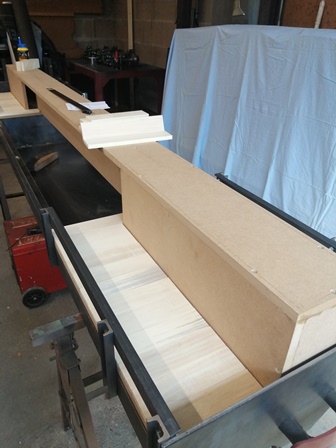

Le banc des passagers est assemblé en médium de 16 mm. collé et vissé. Après peinture, il recevra les lisses en chêne formant l’assise.
